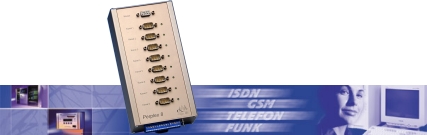

Multiplexer Perplex 8
Wollen Sie Anlagen mit mehreren seriellen Schnittstellen betreiben oder wollen Sie teure SPS-Schnittstellen vermeiden? Dann sind die bewährten Perplex-Multiplexer genau das Richtige für Sie!
Der Perplex 8 ist einer der wenigen, völlig transparent arbeitenden achtfach Multiplexer für RS232-Schnittstellen. In der RS232-Anwendung lassen sich bis zu acht seriell steuerbare Messgeräte, Sensoren und Aktoren über eine einzige serielle Schnittstelle an SPS, PC, Notebook oder Modem anschließen. Aufgrund seiner Analogtechnik, die ein Spannungsfenster von -12 bis +12 Volt unterstützt, ist er für viele weitere Signalquellen geeignet, wie beispielsweise RS485, CAN, LAN, Ethernet, EtherCAT, CMOS, TTL usw. Der Multiplexer wird typischerweise in der Industrieautomation, in industriellen Mess- und Prüfaufbauten und in der Umwelt- und Energiemesstechnik eingesetzt. Dort, wo Anlagen modernisiert werden, ist er ebenfalls beliebter Ersatz für nicht mehr lieferbare Geräte anderer Hersteller.
Im Gegensatz zu herkömmlichen Multiplexern werden am Perplex 8 alle acht Datenleitungen der neunpoligen V.24-Schnittstelle niederohmig elektronisch geschalten. Auf diese Weise können Nutzdaten und Handshakes protokollunabhängig, bidirektional und mit hohen Datenraten übertragen werden. Der jeweilige Kanal wird per BCD-Signal über drei potenzialfreie Adressleitungen beispielsweise von einer SPS eingestellt. Optional kann der jeweilige Kanal per ASCII-Code über die serielle Schnittstelle des Masterports eingestellt werden. Spezielle Softwaretreiber sind nicht erforderlich. Die Steuersequenz kann wahlweise von Hand per Tastatur, aus einem Terminalprogramm oder aus der kundeneigenen Software abgesetzt werden.
Der Perplex Multiplexer ist als 8- oder 4-Kanal-Ausführung erhältlich und wird im robusten Aluminiumgehäuse geringer Baugröße (205 x 105 x 60 mm) mit DSub9-Anschlüssen und Hutschienenhalter geliefert.
- acht Kanäle mit je acht geschalteten bidirektionalen Leitungen
- transparent für Protokoll, Baudrate und Spannungspegel (±12 Volt)
- Signalwege, Adressleitungen und Stromversorgung galvanisch getrennt
- robustes Aluminiumgehäuse geringer Baugröße (205 x 105 x 60 mm)
- Kanalwahl über digitale Adressleitungen (BCD-Signal 5 – 24 VDC)
- Kanalwahl über serielle Steuerkommandos ($1 … $8) vom Masterport
- Broadcast vom Master zu allen Slaves (vgl. Black Box Modem Splitter)
- DSub9-Anschlüsse, Hutschienenhalter, Netzteil und Datenkabel
- Download Perplex Betriebsanleitung
Anwendungsbeispiele
- Industrieautomation: S7 kommuniziert mit acht Multicode Readern
- Nahrungsmittelindustrie: PDAs kommunizieren mit Wägezellen
- Pharmazeutische Industrie: Perplex ersetzt KVMs an Blistermaschinen
- Forschungsinstitute: Perplex steuert Geräte über RS485
- Mess- und Prüfmittelbau: Abfrage von CAN-Bus Teilnehmern
- Umweltanalytik: Datenlogger lesen Daten mehrerer Pegelsonden
